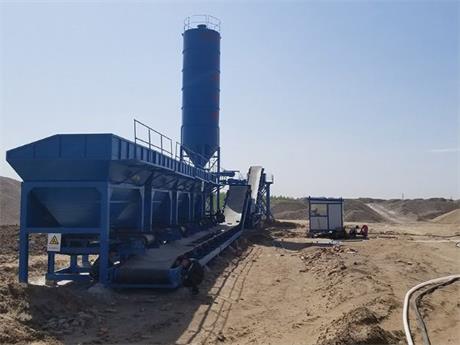

500型移動式級配碎石拌和站是一種可拖掛移動的攪拌設備,以一個集中拖掛單元,將集料、稱量、攪拌、輸送等作業于一體。適合于鐵路、公路、橋梁等穩定土量比較小的工程移動施工,移動式級配碎石攪拌站優點: 1、結構簡單,組合方便,占地面積小,可移動性強,投資省。 2、攪拌主機采用雙臥軸強制式攪拌主機,攪拌質量均勻,效率高。 3、全部采用高精度、低故障率的電子秤量系統。 4、具有配比儲存、落差自動補償,可進行手動、半自動、自動控制的微機系統。 5、根據用戶的不同需求,增加附屬設備,增加功能。組合形式可靈活選擇,以滿足不同用戶、不同場合的要求。 800型級配碎石拌合站各部分特點鮮明,優勢明顯。具體體現為: 1.攪拌缸:攪拌有效長度大(攪拌機內凈尺寸大于等于3.7米,攪拌葉片68片或攪拌機內凈尺寸5米,攪拌葉片92片),雙電機驅動,動力強勁效率高,大容量,低充盈率,攪拌葉片加長加密拌和物料更均勻,避免離析的發生,較其他同規格產品,生產量均超過額定值50t以上(以其他廠家大部分產品為例,其產量多低于額定值),外置軸承座,穩定性、密封性極佳,極大的降低了保養工作量,且產品壽命成倍增加。 2.配料皮帶秤:采用成本相對較高的裙邊皮帶,較平皮帶加擋料板的皮帶機結構擋料效果好、耐用、壽命長。機架結構嚴謹,通用性高。電腦皮帶秤傳動部分有多種形式可選,采用變頻器調速控制。 3.骨料倉:斗容量大,上料斗加寬易于生產。斗上配備標準格篩,有效排出超大粒徑物料。物料調節門為緩釋出料結構,無卡堵現象,便于保護配料皮帶。 4.集料/成品皮帶機:皮帶加寬到1.2米,用料扎實,采用大型槽鋼或角鐵骨架焊接結構,支架剛度高,不易變形。機架為分段/鉸接式,便于多次拆裝,經久耐用。 5.成品儲料倉:容量大(800t設備為10立方米)儲料能力高,便于配備各種裝卸車輛。 6.粉料供給系統:新一代粉供系統,采用大口變頻螺旋輸送機與氣動破拱器,無水泥卡堵,有效的解決了因水泥卡堵造成的供料不勻現象。 7.水泥倉:采用長錐體,大出料口結構,有效解決了水泥起拱現象(短錐體容易起拱,且與螺旋間造成卡堵水泥現象,使得長時間供料不足,無法控制配料精度,造成拌料品質低)。 8.控制系統:采用高品質計算機及進口變頻器,高精度專業計量控制儀表,各路獨立計量,獨立控制;采用無級變頻調速,較電磁調速性能穩定,故障率低,便于維修和選用配件備品。電氣部分采用通用電氣元件,配套及時方便。 9.多種供水結構型式可供選擇,精確可靠。 10.控制室采用鋼骨架彩板保溫結構,配備品冷暖空調,操作舒適,寬敞明亮。 級配碎石攪拌設備采用工業微機控制系統,具有對材料適應強、級配種類多、可靠性高、操作簡單、結構緊湊、布局合理、便于安裝、調試、維護等特點。本設備適用于任何公路、鐵路、機場等底基層的施工。 1、配料系統由骨料倉、稱量皮帶機、集料皮帶機組成。用戶可自由選配料倉數目、破拱等特殊裝置。具有結構緊湊、布局合理、料倉容積大、上料高度低、可靠性高、易操作、便于維護等特點。 2、由流量計和閥門組合而成的水流量調控系統,在控制臺上輕觸按鈕,就可完成水量的設定和調整,操作人員不必奔走在控制室和主機之間。控制精度高,響應時間快。 3、攪拌好的成品料由平皮帶機送到成品料倉,具有結構簡單、維護方便、故障率低,提升高度高等特點。 4、稱重傳感器、變頻調速電機、變頻器、計算機控制系統組成的閉環控制系統,抗干擾能力強,可對各種骨料分別進行連續動態稱量,使骨料出料更為均勻,配比更為精確。 5、強制式攪拌機無襯板技術,減少了葉片磨損、卡料悶車、葉片硬劃傷等故障,永無頻繁更換襯板之煩惱。 6、調速螺旋給料機、稱量螺旋、變頻器、計算機控制系統組成的粉料配送閉環控制系統,實現了粉料流量的實時監測和調節,大大降低了用戶損失,提高了成品料質量。 7、工控機控制方式的上位機,具有強大的管理功能,友好的用戶界面和良好的人機對話功能。可儲存配比、產量等數據,并可輸出打印統計報表。給現場管理、調度、監控提供了強有力的支持。故障自動檢測和報警的功能,提高了整機自動化水平和整機可靠性。全密封、帶空調的控制房,提高了操作人員的舒適度,減輕了操作勞動強度。 級配碎石拌和設備性能特點: 1.模塊式拼裝結構,多種組合形式,便于布置、拆卸、裝運。 2.具有適應不同工況的配料機。標準配備配料機外,還有帶強制破拱裝置的配料機供選擇,以用于易結拱物料(潮濕粉煤灰、土壤、砂粒)的給料。 3.滿足不同穩定劑的多種粉料供給系統。螺旋輸送機輸送粉料,避免散失和揚塵,確保環境無污染。 4.大容量雙臥軸強制式無襯板攪拌機,使拌和更均勻、可靠性更高,維修保養更方便,經濟性更好,維修費用更低。 5.成品料倉采用氣缸驅動,動作可靠。 6.上料皮帶機為可拆式結構,運輸安裝方便,集料皮帶機、上料皮帶機為電機減速機鏈條鏈輪傳動,維修保養簡單,并具有獨特的防跑偏功能。 7.整機采用計算機集中控制,可手動和自動程序操作,操作方便,工作可靠。配料比例的設定、調整方便。 8.計算機具有強大的管理功能,友好的用戶界面具有良好的人機對話功能。可存儲配比、產量等數據,并可輸出打印統計報表,給現場管理、調度、監控提供了強有力的支持。 9.計算機顯示器用戶界面清晰友好,具有故障自動檢測和報警功能。從而提高了整機的自動化水平,減少了操作人員的勞動強度,提高了整機的可靠性。 10.恒溫中央控制室寬敞明亮,四季如春。 11.變頻控制技術的應用,較電磁調速穩定性好,可靠性高。 級配碎石拌合站就是將不同規格的碎石、礫石、水泥和水等材料按照施工配合比在固定地點進行均勻攪拌的專用生產設備,水穩拌合站作為當前高等級公路、鐵路、城建市政道路修筑中的一種能穩定土基層修筑機械,具有材料級配精度高、攪拌均勻性好、節省材料、便于計算機自動控制等優點,能更好的保證穩定土材料的質量,因而廣泛用于鐵路、公路和城市道路的基層、底基層施工。 級配碎石拌合站參數性能特點: 1、積木式模塊化設計:安裝及轉移場地方便、快速,并可根據用戶需要進行不同組合和特殊配置。主要供貨模式有:骨料供料斗有四斗、五斗、六斗三種組合可供選配。粉料倉有單粉料倉和雙粉料倉兩種組合可供選配。卸料方式有:8、10方卸料倉。特殊裝置有:破拱裝置。(選配件) 2、主框架采用矩形管設計。結構合理,外形壯觀、氣派。 3、攪拌性能優越:采用雙臥軸強制式攪拌主機,高強度、大容量、無磨損。高鉻耐磨合金刀片,多刀片攪拌,迅速,能獲得良好的攪拌質量。 4、骨料稱重為托輥稱重,計量穩定、波動小、精度高。 5、粉料稱重為螺旋秤結構。粉料一級計量采用特制的螺旋給料機,可提供非常均勻的料流,確保反饋控制所需的線性給料關系。 6、在線反饋控制:一級容積計量采用變頻調速控制,二級稱重計量采用皮帶秤或螺旋秤。稱重信號傳輸到稱重儀表直接控制變頻器調節給料量。實現全自動在線反饋控制,可提供卓越的計量精度。 7、稱重儀表控制:采用稱重儀表工業控制器控制,可手動和自動程序操作,操作簡便,工作可靠。配料比例設定,調整精確、方便,整機配有安全報警緊急停車系統。 級配碎石攪拌站是我公司綜合國外先進技術、九一年自行研制生產的專用拌和設備,是國內早生產穩定土廠拌設備廠家之一。級配碎石攪拌站可使用沙石、粉煤灰、水泥等為原料,生產水泥穩定沙礫、灰土穩定基料、可壓混凝土等基層物料。 生產能力從300t/h 至1000t/h ,計量方式全部采用電腦變頻調速計量,穩定故障率低,適合不同級配的需求, 能滿足用戶多種施工要求 ;計算機控制技術對全過程進行管理;具有手動、自動選擇;廣泛用于修筑高等級公路、鐵路、城市道路、機場、港口、水利等工程的基層穩定材料的拌和施工。 濰坊市通用機械機械有限公司從設計、制造、銷售、檢測及售后服務建起了嚴密的質量監控體系,為用戶提供優質的產品和滿意的服務。“買的值、用的好,使您購買的設備發揮出大的經濟效益”是公司始終如一的宗旨,展望未來,濰坊通用機械將一如既往的進行級配碎石攪拌站,水穩拌合站設備及混凝土攪拌設備等產品的研發和應用推廣,為用戶提供優質的產品和滿意的服務。濰坊通用機械的級配碎石攪拌站設備是工程建設中的不二之選。 800型級配碎石攪拌站采用先進的電腦變頻電控技術、可靠穩定的計量系統、成熟的生產加工攪拌經驗;機、電一體化從原材料至成品輸出的全部實現生產電腦控制過程。一機多用,更換配比能配制"水泥穩定碎石、二灰碎石、水泥/石灰改良土、A/B組填料、級配碎石、普通穩定土”等多種配合比的穩定土基層材料,以滿足市場各種需求。根據需要可以有6個骨料斗、4種粉料倉、破拱裝置、袋裝水泥提升機、水泥斗、結構形式有“ 一 ”字形結構,“ L” 字形結構等可供選擇組合。也可按你的要求制作。生產能力從 300t/h 至 800t/h。從建站初期的參考指導,地基處理,設備安裝直到生產調試,包括以后的設備系統升級、更新,以及新技術、新工藝的應用。“好用、耐久,故障停機率少、可連續高速運行、運行費用低廉”的過硬質量,得到了全國各交通、公路、鐵路、水利、建筑等行業施工單位的廣泛認可。市場占有率高,來電索取客戶名單可就近考察,同時出口十幾個國家。800型級配碎石攪拌站用于任何公路、鐵路及機場等底基層的施工。該產品已通過GB/T19001-2008質量體系等多項認證及證書。 級配碎石拌和站是我公司集多年穩定土廠拌設備生產的經驗和國內外先進技術開發的適合我國施工實際情況的新型整體式穩定土廠拌設備。適用于多種配比,多種材料的穩定材料集中廠拌,其配料機采用變頻調速技術,能穩定連續地配給石子、砂礫、土壤、粉煤灰等多種基礎材料,既提高了配料速度和穩定性,又能更準確地控制配料量,滿足了高等級公路及高等級鐵路建設施工規范的要求。全套設備的功能模塊采用移動式設計,占地面積小,安裝快捷,操作簡便易行。其單電機雙臥軸強制連續式攪拌機,設計合理、攪拌均勻、工作可靠。穩定土廠拌設備是鐵路(國家鐵路客運專線、高速鐵路)、公路、市政、機場、大壩等大型基礎建設工程穩定土基層施工的理想設備。整套廠拌設備具有施工工地轉移方便,安裝簡單,操作容易等特點。它不僅適用于道路工程,還可用于機場、水壩等工程。當拌制碾壓混凝土和各種穩定材料時,其生產率可達每小時600立方米;當拌制常規水泥混凝土時,其生產率可達每小時60-700立方米。整套設備采用電力驅動。 600型級配碎石拌和站采用專用微機控制系統,在性能上,具有對材料適應強、級配種類多、可靠性高等特點;在結構上,采用緊湊式設計理念、布局合理,大大減少了設備占地面積;在實際操作時,具有操作簡單、安裝、調試、維護簡便等優勢;在配件方面,精心挑選適合、性價比高的配套件,為你節約成本,創造更高的經濟效益。該穩定土廠拌設備適用于任何等級的公路、機場、鐵路等底基層的施工。 600型級配碎石拌和站優點: 1、無襯板雙臥軸強制連續式攪拌主機,攪拌強烈,快速,使用壽命長,維護成本低,攪拌均勻可靠。 2、控制系統采用專用工控系統,通過傳感器將單位面積物料重量經過計算機處理,控制各種物料比例及流量配料精度高。 3、強制破拱裝置,可有效保證二灰及濕沙的配料(選配)。 4、全自動控制系統,變頻調速、微機全自動控制電子計量,操作方便,只需一名操作工即可生產運行。 5、大容量成品料斗,方便生產的連續性。 6、采用集中控制,手動自動可選。 7、根據現場可一字型安裝也可L型安裝,結構緊湊,便于觀察控制。 500噸級配碎石攪拌站主要構造特點: 1、攪拌有效長度大(攪拌機內凈長3.3米,攪拌葉片60片),雙電機驅動,動力強勁效率高,大容量,低充盈率,攪拌葉片加長加密拌和物料更均勻,避免離析的發生,較其他同規格產品,生產量均超過額定值50t以上(以其他廠家大部分產品為例,其產量多低于額定值),外置軸承座,穩定性、密封性極佳,極大的降低了保養工作量,且產品壽命成倍增加。 2、采用先進的電腦變頻電控技術,知名變頻器,微機自動化控制,可靠穩定的計量系統,工作壽命長,使用可靠;具有手動、自動兩種控制功能且可互相切換。皮帶秤配料精度高,計量范圍寬,計量平穩。 3、氣動控制系統采用大直徑重型氣缸可靠性強,確保長期運行。 4、采用大功率雙臥軸無襯板攪拌機生產能力大,效率高,維修方便。 5、整體結構集中布置,占地面積小。可拆遷式結構,能迅速地分塊、轉場、組裝運輸、安裝等特點。
|
